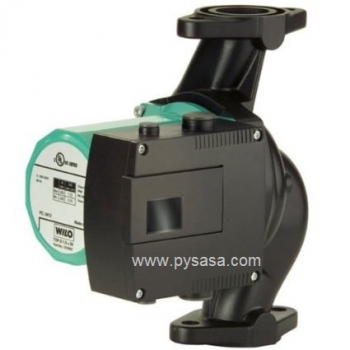

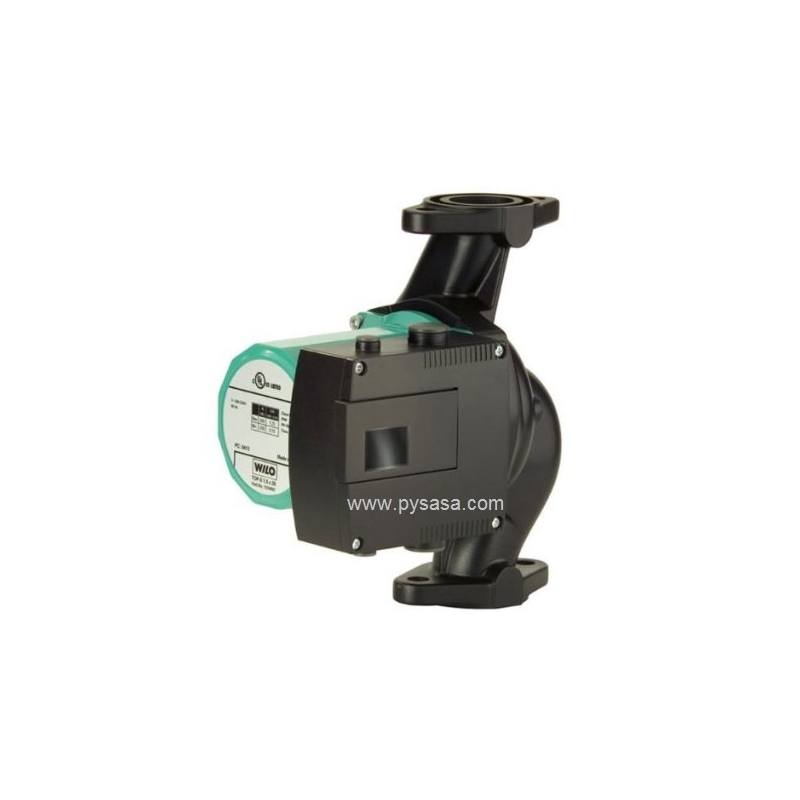

El Circulador de Rotor Húmedo Wilo Top S 3 x 50 Trifásico es una bomba circuladora hidrónica de grado industrial pesado y potencia máxima, diseñada específicamente con una conexión de brida gigante de 3 pulgadas para optimizar sistemas masivos de calefacción, ventilación y aire acondicionado (HVAC). Su imponente motor trifásico de 2 1/8 HP (2.125 HP) y dos velocidades de operación permiten desplazar caudales extraordinarios de flujo continuo superando severas pérdidas de presión hidrostática de hasta 50 pies de carga. Su robusta voluta incorpora un revestimiento cataforésico integral que ofrece una protección absoluta contra la corrosión.

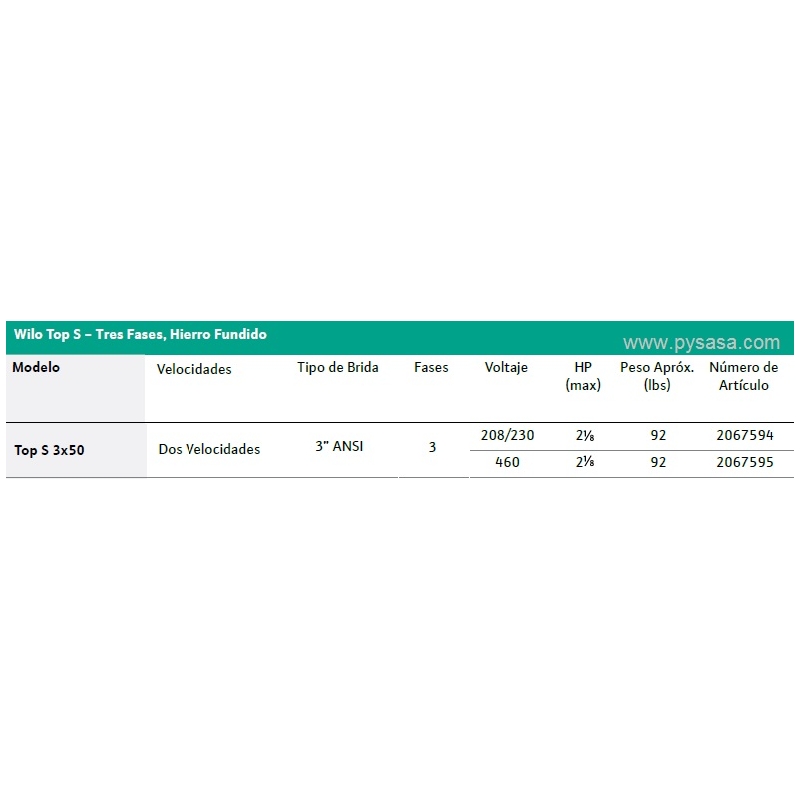

GUÍA DE PEDIDO INDUSTRIAL TRIFÁSICO (IMPORTANTE):

Para garantizar el perfecto balance de cargas en sus tableros de control y la plena compatibilidad con la red eléctrica de su planta o complejo corporativo, solicite el equipo utilizando el código exacto según el voltaje trifásico requerido:

• Código: 2067594 – Para motor trifásico a 208/230 Volts (3~208-230 V / 60 Hz).
• Código: 2067595 – Para motor trifásico industrial a 460 Volts (3~460 V / 60 Hz).





Ventajas Clave de la Serie Wilo Top S Trifásica (Máximo Caudal y Potencia de 3")

• Conexión de Paso Gigante de 3": Su geometría hidráulica con bridas nominales de 3 pulgadas permite un paso de agua sumamente libre, reduciendo drásticamente la fricción interna de la voluta y optimizando el transporte masivo de energía térmica con la menor pérdida de presión.
• Potencia Extrema de 2 1/8 HP: Su robusto motor síncrono ofrece un torque y empuje sobresalientes, ideal para superar pérdidas de carga severas en bucles extendidos o circuitos hidrónicos de gran altura.
• Operación de Alta Tensión a 460V disponible: La versión a 460 Volts permite una integración directa y nativa en redes de potencia de naves industriales, reduciendo caídas de tensión y minimizando el amperaje consumido en operaciones continuas.
• Monitoreo y Seguridad LED Integrados: La caja eléctrica incorpora luces piloto indicadoras de diagnóstico que validan el flujo correcto de energía y alertan de inmediato si las fases eléctricas están invertidas en la instalación en campo.
• Tratamiento Cataforésico Integral: Su voluta de hierro fundido cuenta con un recubrimiento cataforésico protector que blinda la estructura contra la oxidación interna, ideal para aplicaciones continuas de agua helada (Chillers) que generan condensación agresiva.
• Rotor Húmedo Totalmente Hermético: Sin sellos mecánicos propensos a fugas o desgaste abrasivo. El propio fluido circulante lubrica y enfría los rodamientos internos de grafito de carbón, logrando una operación ultra silenciosa (Whisper-Quiet).

Especificaciones Técnicas Completas

Parámetro Técnico	Valor / Especificación
Marca	Wilo
Modelo de Serie	Top S 3 x 50 (Top S 3x50 3PH)
Código de Parte (208-230V)	2067594 (Trifásico de alta resistencia)
Código de Parte (460V)	2067595 (Trifásico industrial pesado)
Potencia Nominal (P2)	2 1/8 HP (2.125 hp / 1.58 kW)
Frecuencia Eléctrica	60 Hz
Velocidades de Operación	2 Etapas de velocidad seleccionables manualmente

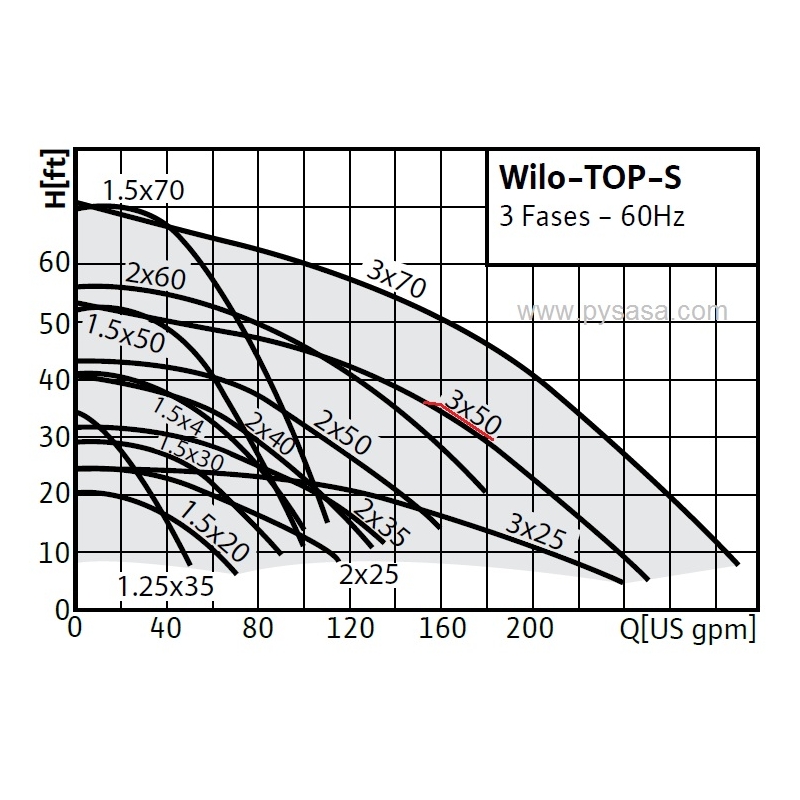

Flujo Máximo de Diseño	Hasta 155 GPM (Galones por minuto)
Carga Máxima de Cierre (Head)	50 Pies de columna de agua (Ft) / 15.2 metros
Conexión Hidráulica	Brida estándar de 4 tornillos tamaño 3" ANSI / HV
Presión Máxima de Trabajo	145 PSI (10 Bar)
Rango de Temperatura del Fluido	14°F a 248°F (-10°C a 120°C)
Protección del Motor	Protección térmica integrada contra sobrecargas (Thermal Overload)

Aplicaciones Recomendadas

• Sistemas industriales e institucionales centralizados de calefacción por agua caliente o fancoils de gran capacidad.
• Circuitos exigentes de aire acondicionado hidrónico (Sistemas masivos de agua helada y Chillers comerciales de alto caudal).
• Recirculación y distribución térmica en complejos hoteleros masivos, hospitales de especialidades, plantas de manufactura pesada y distritos de energía urbana.
• Campos masivos de colectores solares térmicos de gran formato e instalaciones de transferencia geotérmica de gran profundidad.
• Totalmente apta para bombear agua limpia y mezclas de agua-glicol hasta una concentración máxima del 50%.

Materiales de Construcción de Grado Industrial Robustos

• Carcasa / Voluta de la bomba: Hierro fundido gris ASTM A48, Clase No. 35 con revestimiento cataforésico integral.
• Impulsor Dinámico: Compuesto de ingeniería termoplástica avanzada (PP - 50% GF).
• Eje de Transmisión: Acero inoxidable endurecido de alta resistencia (AISI 420 / X40 Cr13).
• Cojinetes / Rodamientos: Grafito de carbón metalizado autolubricado.
