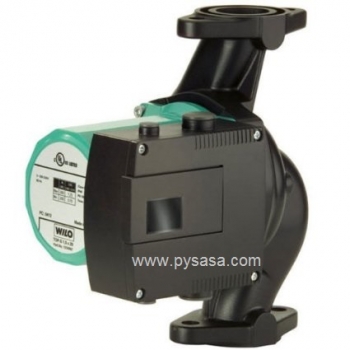

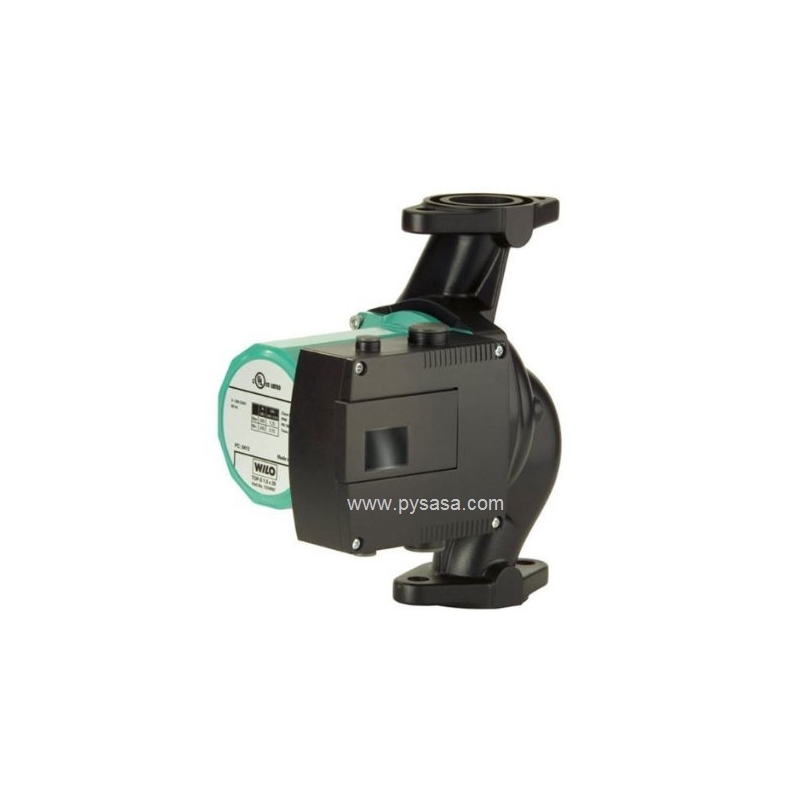

El Circulador de Rotor Húmedo Wilo Top S 3 x 25 Trifásico es una bomba circuladora hidrónica de grado industrial pesado, desarrollada con una conexión de brida gigante de 3 pulgadas para optimizar el manejo de flujos volumétricos masivos en sistemas de calefacción, ventilación y aire acondicionado (HVAC). Su potente motor trifásico de 3/4 HP y dos velocidades de operación permiten desplazar caudales extraordinarios de flujo continuo superando pérdidas de presión hidrostática de hasta 25 pies de carga.

GUÍA DE PEDIDO INDUSTRIAL TRIFÁSICO (IMPORTANTE):

Para garantizar el correcto balance de cargas en sus tableros de control y la plena compatibilidad con la red eléctrica de su planta o edificio comercial, solicite el equipo utilizando el código exacto según el voltaje trifásico requerido:

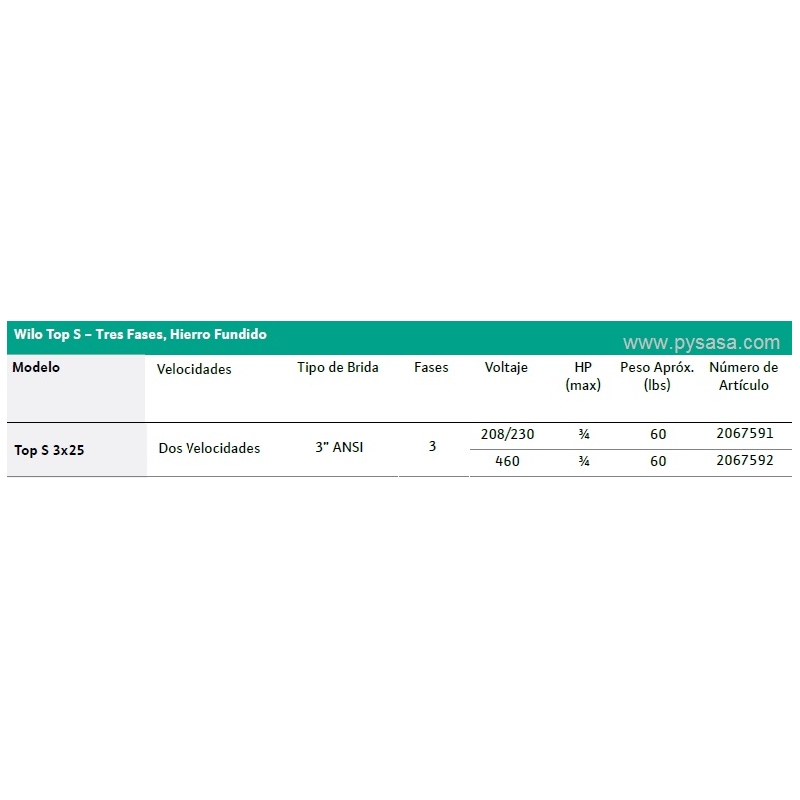

• Código: 2067591 – Para motor trifásico a 208/230 Volts (3~208-230 V / 60 Hz).
• Código: 2067592 – Para motor trifásico industrial a 460 Volts (3~460 V / 60 Hz).







Ventajas Clave de la Serie Wilo Top S Trifásica (Flujo Masivo de 3")

• Conexión de Paso Gigante de 3": Su geometría hidráulica con bridas nominales de 3 pulgadas permite un paso de agua sumamente libre, reduciendo la fricción interna en la voluta y optimizando el transporte masivo de energía térmica con la menor pérdida de presión.
• Operación de Alta Tensión a 460V disponible: La versión a 460 Volts permite integrarse de forma nativa a las redes de potencia industrial pesada de plantas de manufactura, reduciendo drásticamente la caída de tensión y el amperaje de consumo.
• Monitoreo y Seguridad LED Integrados: La caja eléctrica incorpora luces piloto indicadoras de diagnóstico que validan el flujo correcto de energía y alertan de inmediato si las fases eléctricas están invertidas en la instalación en campo.
• Tratamiento Cataforésico Integral: Su voluta de hierro fundido cuenta con un recubrimiento cataforésico protector que blinda la estructura contra la oxidación interna, ideal para aplicaciones continuas de agua helada (Chillers) que generan condensación agresiva.
• Rotor Húmedo Totalmente Hermético: Sin sellos mecánicos propensos a fugas o desgaste abrasivo. El propio fluido circulante lubrica y enfría los rodamientos internos de grafito de carbón, logrando una operación ultra silenciosa (Whisper-Quiet).

Especificaciones Técnicas Completas

Parámetro Técnico	Valor / Especificación
Marca	Wilo
Modelo de Serie	Top S 3 x 25 (Top S 3x25 3PH)
Código de Parte (208-230V)	2067591 (Trifásico de alta resistencia)
Código de Parte (460V)	2067592 (Trifásico industrial pesado)
Potencia Nominal (P2)	3/4 HP (0.75 hp)
Frecuencia Eléctrica	60 Hz
Velocidades de Operación	2 Etapas de velocidad seleccionables manualmente

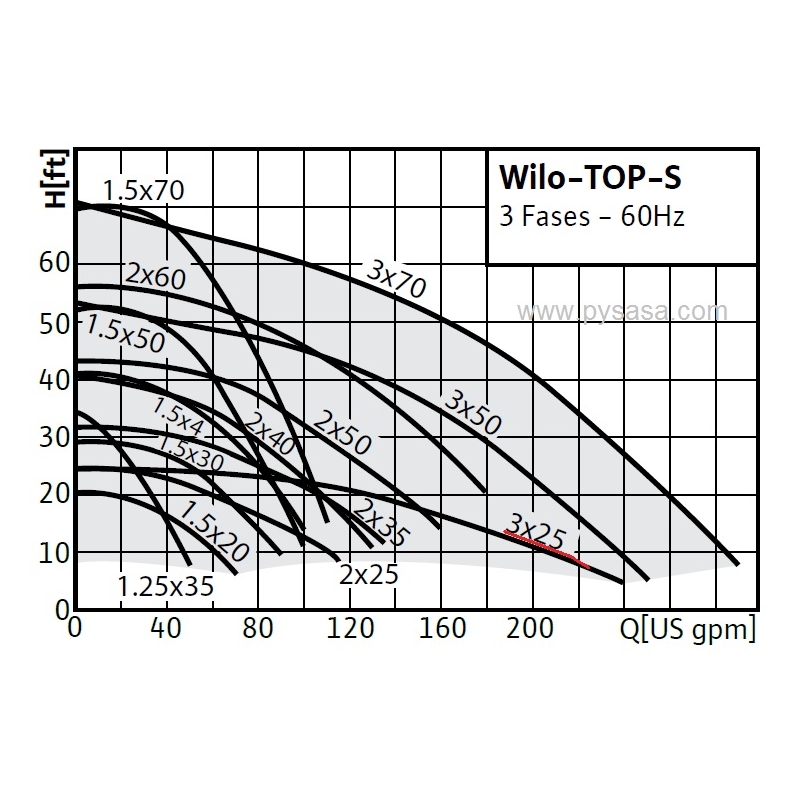

Flujo Máximo de Diseño	Hasta 130 GPM (Galones por minuto)
Carga Máxima de Cierre (Head)	25 Pies de columna de agua (Ft) / 7.6 metros
Conexión Hidráulica	Brida estándar de 4 tornillos tamaño 3" ANSI / HV
Presión Máxima de Trabajo	145 PSI (10 Bar)
Rango de Temperatura del Fluido	14°F a 248°F (-10°C a 120°C)
Protección del Motor	Protección térmica integrada contra sobrecargas (Thermal Overload)

Aplicaciones Recomendadas

• Sistemas industriales e institucionales centralizados de calefacción por agua caliente o fancoils de gran capacidad.
• Circuitos exigentes de aire acondicionado hidrónico (Sistemas masivos de agua helada y Chillers comerciales de alto caudal).
• Recirculación y distribución térmica en complejos hoteleros masivos, hospitales, plantas de manufactura y distritos de energía.
• Campos masivos de colectores solares térmicos e instalaciones de transferencia geotérmica de gran diámetro.
• Totalmente apta para bombear agua limpia y mezclas de agua-glicol hasta una concentración máxima del 50%.

Materiales de Construcción de Grado Industrial Robustos

• Carcasa / Voluta de la bomba: Hierro fundido gris ASTM A48, Clase No. 35 con revestimiento cataforésico integral.
• Impulsor Dinámico: Compuesto de ingeniería termoplástica avanzada (PP - 50% GF).
• Eje de Transmisión: Acero inoxidable endurecido de alta resistencia (AISI 420 / X40 Cr13).
• Cojinetes / Rodamientos: Grafito de carbón metalizado autolubricado.
