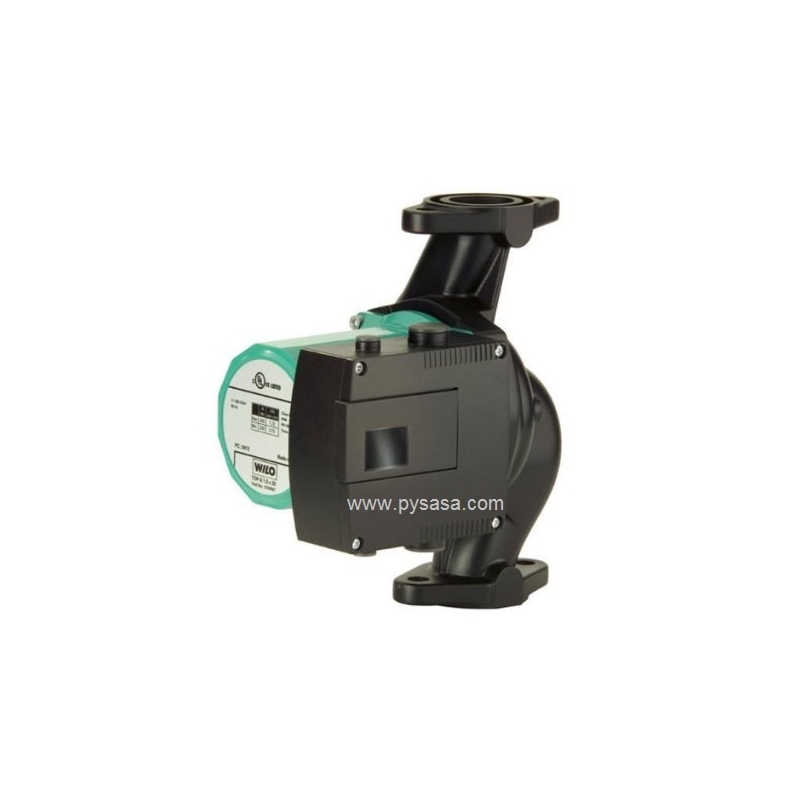

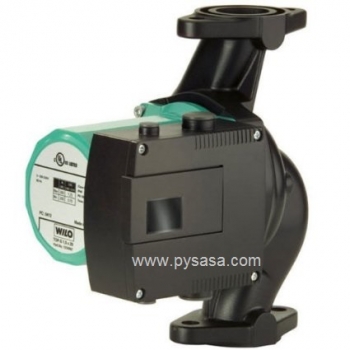

El Circulador de Rotor Húmedo Wilo Top S 1.5 x 50 Trifásico es una bomba circuladora hidrónica de grado industrial pesado, diseñada específicamente para las aplicaciones de mayor escala en sistemas de calefacción, ventilación y aire acondicionado (HVAC). Su imponente motor trifásico de 3/4 HP y paso ampliado de 1-1/2 pulgadas están optimizados para desplazar altos volúmenes de caudal constante superando severas pérdidas de presión hidrostática de hasta 50 pies de carga.

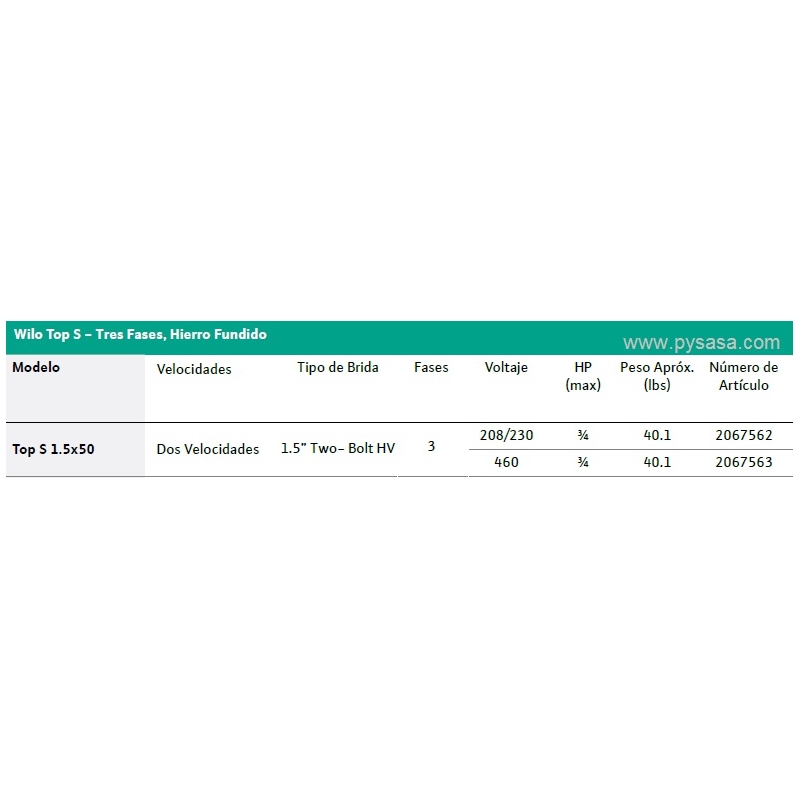

GUÍA DE PEDIDO INDUSTRIAL TRIFÁSICO (IMPORTANTE):

Para garantizar el balance de cargas en sus tableros de control y la plena compatibilidad con la red eléctrica de su planta o edificio, solicite el equipo utilizando el código exacto según el voltaje requerido:

• Código: 2067562 – Para motor trifásico a 208/230 Volts (3~208-230 V / 60 Hz).
• Código: 2067563 – Para motor trifásico industrial a 460 Volts (3~460 V / 60 Hz).







Ventajas Clave de la Serie Wilo Top S Trifásica (Máxima Potencia Industrial)

• Operación de Alta Tensión a 460V disponible: La versión a 460 Volts permite una integración directa en redes de potencia de naves industriales y plantas de manufactura, reduciendo caídas de tensión y minimizando el amperaje consumido.
• Monitoreo y Seguridad LED Integrados: La caja eléctrica incorpora luces piloto indicadoras de diagnóstico que validan el flujo correcto de energía y alertan de inmediato si las fases eléctricas están invertidas en la instalación en campo.
• Rendimiento Hidráulico Extremo (50 Ft de Carga): Diseñado con una ingeniería hidráulica superior que vence grandes pérdidas de carga por fricción en bucles de tubería extensos o circuitos hidrónicos altamente zonificados.
• Tratamiento Cataforésico Integral: Su voluta de hierro fundido cuenta con un recubrimiento cataforésico protector que blinda la estructura contra la oxidación interna, ideal para aplicaciones continuas de agua helada (Chillers) que generan condensación agresiva.
• Rotor Húmedo Totalmente Hermético: Sin sellos mecánicos propensos a fugas o desgaste abrasivo. El propio fluido circulante lubrica y enfría los rodamientos internos de grafito de carbón, logrando una operación ultra silenciosa (Whisper-Quiet).

Especificaciones Técnicas Completas

Parámetro Técnico	Valor / Especificación
Marca	Wilo
Modelo de Serie	Top S 1.5 x 50 (Top S 1.5x50 3PH)
Código de Parte (208-230V)	2067562 (Trifásico de alta resistencia)
Código de Parte (460V)	2067563 (Trifásico industrial pesado)
Potencia Nominal (P2)	3/4 HP (0.75 hp)
Frecuencia Eléctrica	60 Hz
Velocidades de Operación	2 Etapas de velocidad seleccionables manualmente

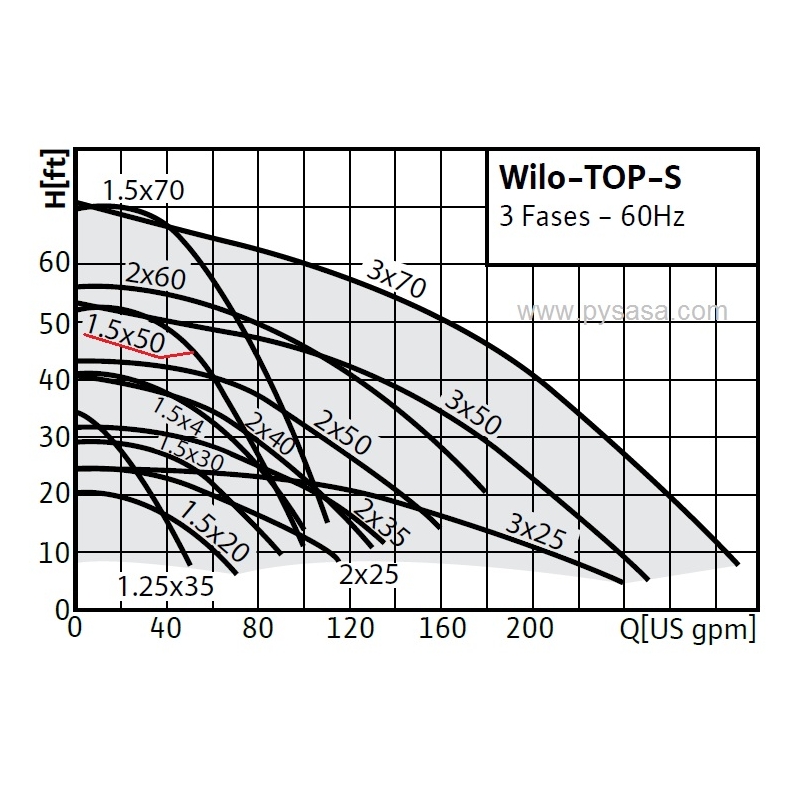

Flujo Máximo de Diseño	Hasta 65 GPM (Galones por minuto)
Carga Máxima de Cierre (Head)	50 Pies de columna de agua (Ft) / 15.2 metros
Conexión Hidráulica	Brida de 2 tornillos tipo HV de 1-1/2" (Paso nominal)
Presión Máxima de Trabajo	145 PSI (10 Bar)
Rango de Temperatura del Fluido	14°F a 248°F (-10°C a 120°C)
Protección del Motor	Protección térmica integrada contra sobrecargas (Thermal Overload)

Aplicaciones Recomendadas

• Sistemas industriales e institucionales centralizados de calefacción por agua caliente o fancoils de alta capacidad.
• Circuitos exigentes de aire acondicionado hidrónico (Sistemas de agua helada y Chillers comerciales de gran tonelaje).
• Recirculación y distribución térmica en complejos hoteleros, hospitales, plantas de manufactura y almacenes corporativos.
• Campos masivos de colectores solares térmicos e instalaciones de transferencia geotérmica de gran profundidad.
• Totalmente apta para bombear agua limpia y mezclas de agua-glicol hasta una concentración máxima del 50%.

Materiales de Construcción de Grado Industrial Robustos

• Carcasa / Voluta de la bomba: Hierro fundido gris ASTM A48, Clase No. 35 con revestimiento cataforésico integral.
• Impulsor Dinámico: Compuesto de ingeniería termoplástica avanzada (PP - 50% GF).
• Eje de Transmisión: Acero inoxidable endurecido de alta resistencia (AISI 420 / X40 Cr13).
• Cojinetes / Rodamientos: Grafito de carbón metalizado autolubricado.
