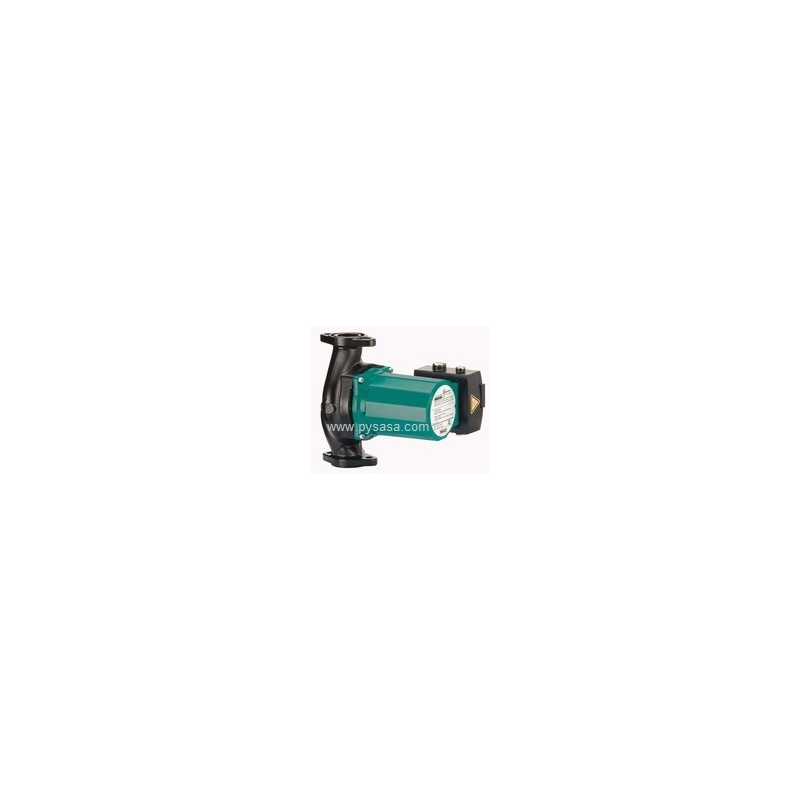

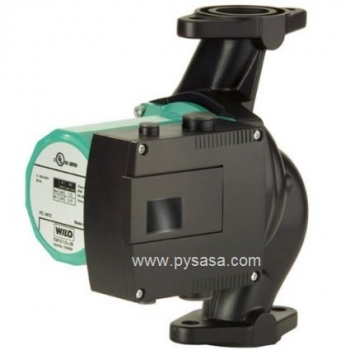

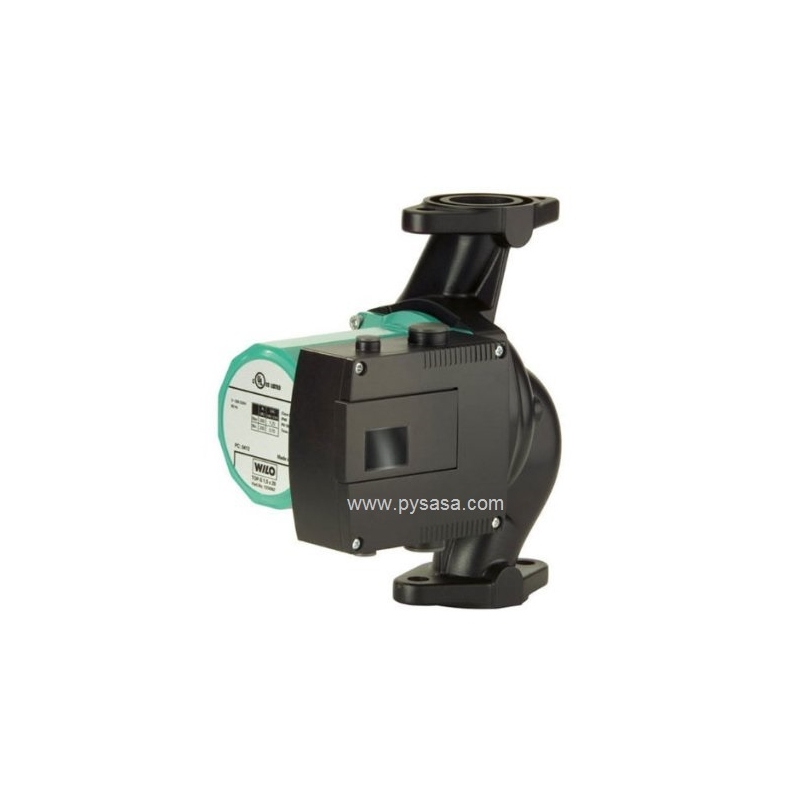

El Circulador de Rotor Húmedo Wilo Top S 1.5 x 20 es una bomba circuladora hidrónica de grado comercial diseñada para manejar mayores volúmenes de flujo en sistemas de calefacción, ventilación y aire acondicionado (HVAC). Equipado con un potente motor de 1/4 HP, dos velocidades seleccionables y una conexión ampliada de 1-1/2 pulgadas, este equipo es ideal para circuitos hidrónicos medianos. Su carcasa de hierro fundido cuenta con un recubrimiento cataforésico integral que lo protege por completo contra la corrosión generada por condensación.

GUÍA DE PEDIDO POR VOLTAJE (IMPORTANTE):

Para asegurar una correcta instalación eléctrica en campo, por favor solicite el equipo utilizando el código exacto según el voltaje requerido por su proyecto:

• Código: 2067547 – Para motor monofásico a 115 Volts (1~115 V / 60 Hz).
• Código: 2067548 – Para motor monofásico a 230 Volts (1~230 V / 60 Hz).













Ventajas Clave de la Serie Wilo Top S 1.5 x 20

• Conexión Ampliada de 1-1/2" (1.5): Su diseño de brida mayor permite un paso de caudal más libre, disminuyendo la fricción y optimizando el transporte de fluidos en sistemas que requieren un volumen de agua superior.
• Control de 2 Velocidades Manuales: Permite realizar un ajuste preciso del rendimiento hidráulico directamente en la caja de terminales, adaptando el consumo eléctrico a las demandas de carga térmica del edificio.
• Tratamiento Cataforésico Protector: La voluta de hierro fundido recibe un blindaje químico por cataphoresis, evitando la oxidación prematura en ciclos continuos de agua helada (Chillers) y calefacción.
• Tecnología de Rotor Húmedo Hermético: Sin sellos mecánicos que sufran desgaste o fugas de fluido. Los cojinetes internos de grafito de carbón se lubrican y enfrían con el propio líquido circulante, logrando una operación ultra silenciosa (Whisper-Quiet).

Especificaciones Técnicas Completas

Parámetro Técnico	Valor / Especificación
Marca	Wilo
Modelo de Serie	Top S 1.5 x 20 (Top S 1.5x20)
Código de Parte (115V)	2067547 (Monofásico de alta capacidad)
Código de Parte (230V)	2067548 (Monofásico de óptima eficiencia)
Potencia Nominal (P2)	1/4 HP (0.25 hp)
Frecuencia Eléctrica	60 Hz
Velocidades de Operación	2 Niveles de velocidad manuales ajustables

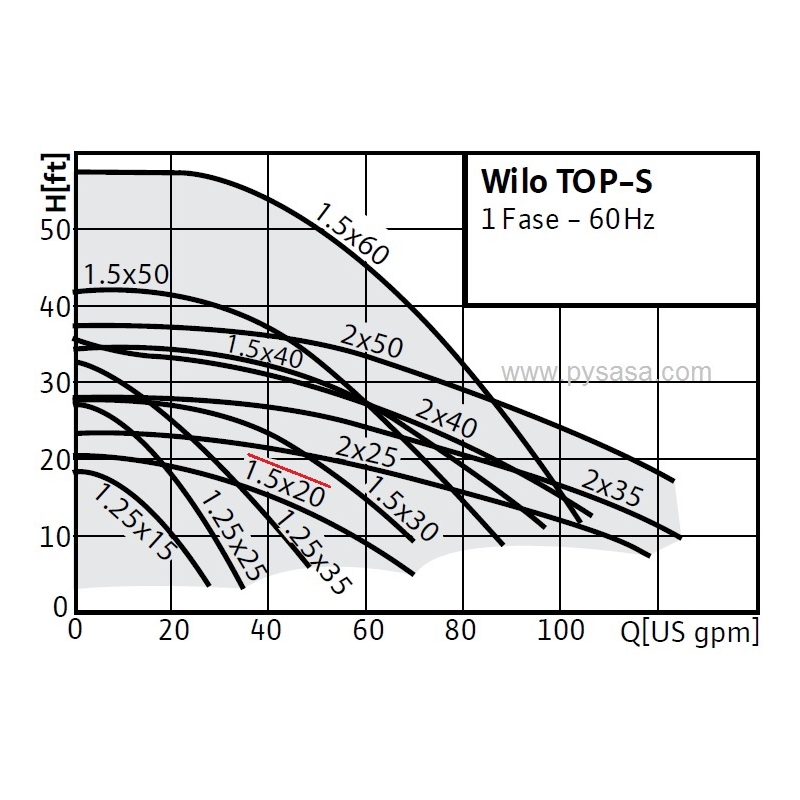

Flujo Máximo de Diseño	Hasta 45 GPM (Galones por minuto)
Carga Máxima de Cierre (Head)	20 Pies de columna de agua (Ft) / 6.1 metros
Conexión Hidráulica	Brida estándar de 2 tornillos tamaño 1-1/2" HV
Presión Máxima de Trabajo	145 PSI (10 Bar)
Rango de Temperatura del Fluido	14°F a 248°F (-10°C a 120°C)
Protección del Motor	Protección térmica integrada contra sobrecargas (Thermal Overload)

Aplicaciones Recomendadas

• Sistemas comerciales centralizados de calefacción por radiadores o zoclos térmicos de alta demanda.
• Circuitos cerrados de aire acondicionado hidrónico (Sistemas de agua helada y Chillers comerciales).
• Sistemas de zonificación por bombas en edificios medianos, centros comerciales y clínicas médicas.
• Instalaciones de transferencia térmica en colectores solares de gran escala y bucles geotérmicos.
• Apto para recircular agua limpia y mezclas de agua-glicol hasta una concentración máxima del 50%.

Materiales de Construcción de Grado Industrial Robustos

• Carcasa / Voluta de la bomba: Hierro fundido gris ASTM A48, Clase No. 35 con revestimiento cataforésico.
• Impulsor Dinámico: Compuesto de ingeniería termoplástica avanzada (PP - 50% GF).
• Eje de Transmisión: Acero inoxidable endurecido de alta resistencia (AISI 420 / X40 Cr13).
• Cojinetes / Rodamientos: Grafito de carbón metalizado autolubricado.
