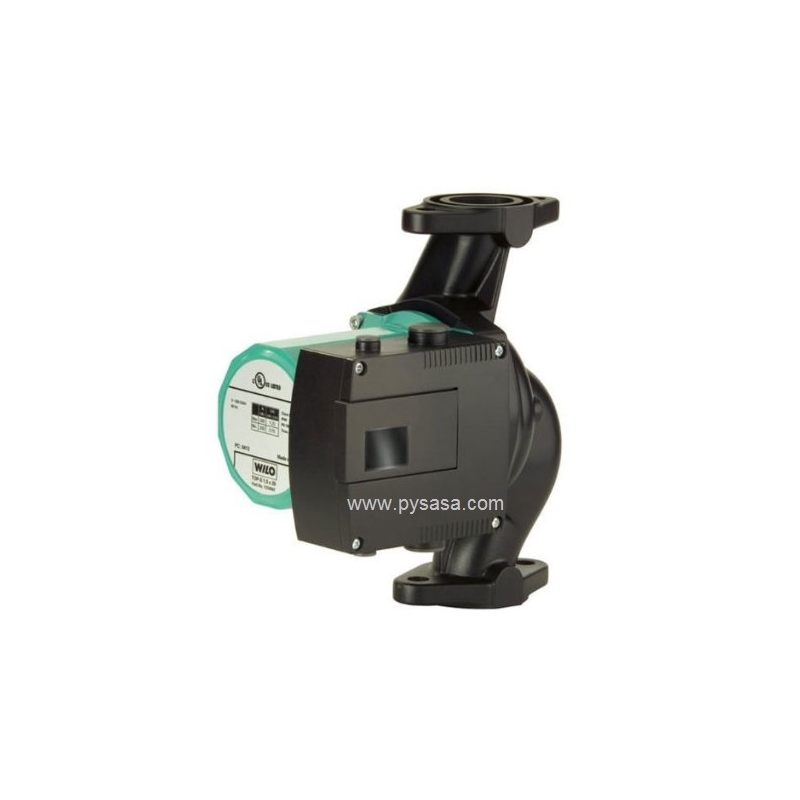

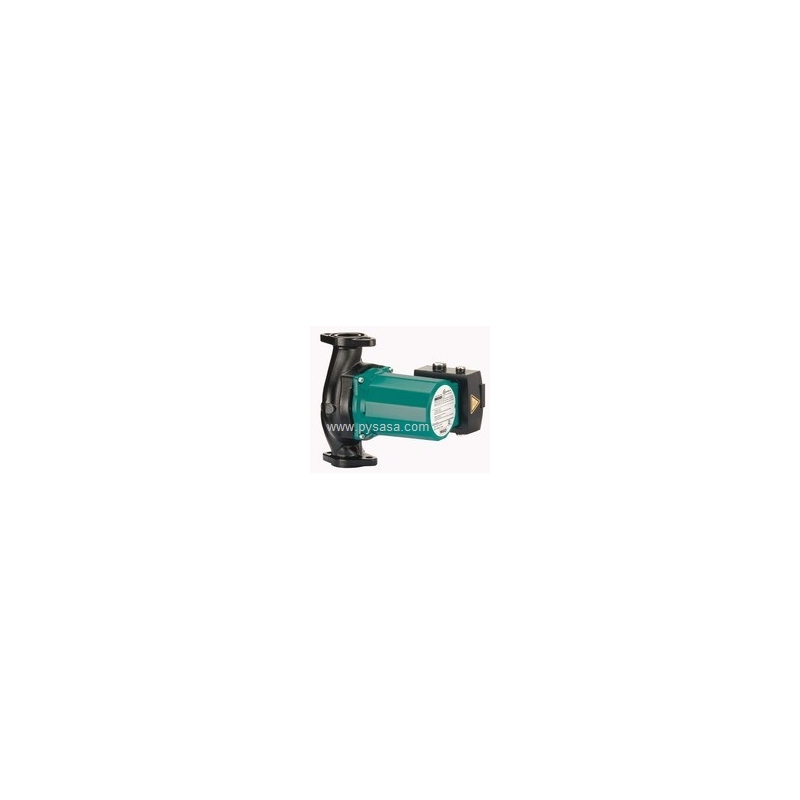

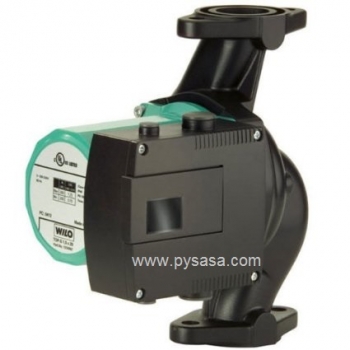

El Circulador de Rotor Húmedo Wilo Top S 1.25 x 25 es una bomba circuladora hidrónica de alto rendimiento para aplicaciones comerciales e industriales ligeras de climatización (HVAC). Equipado con un eficiente motor de 1/8 HP y dos velocidades de operación seleccionables, este modelo está diseñado para vencer mayores pérdidas de carga, alcanzando hasta 25 pies de columna de agua. Su cuerpo de hierro fundido cuenta con un recubrimiento cataforésico de última generación que garantiza una resistencia total ante la corrosión por condensación en sistemas de agua helada y calefacción.

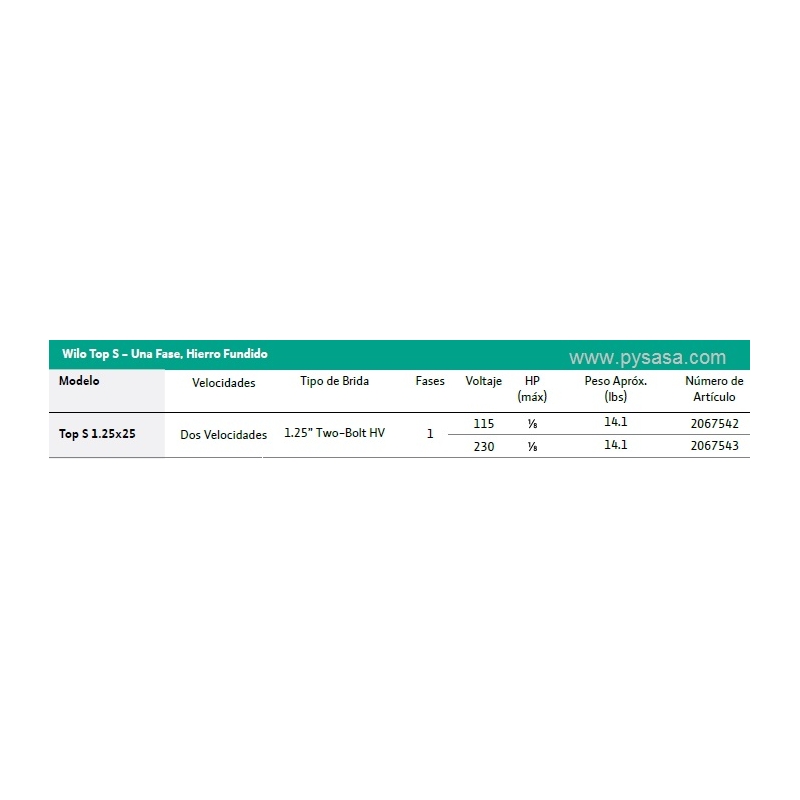

GUÍA DE PEDIDO POR VOLTAJE (IMPORTANTE):

Para asegurar la compatibilidad eléctrica de su instalación, por favor solicite el equipo utilizando el código exacto según el voltaje requerido:

• Código: 2067542 – Para motor monofásico a 115 Volts (1~115 V / 60 Hz).
• Código: 2067543 – Para motor monofásico a 230 Volts (1~230 V / 60 Hz).













Ventajas Clave de la Serie Wilo Top S (Alta Carga)

• Rendimiento Hidráulico de Alta Carga: Diseñado con una geometría interna que permite bombear con fuerza hasta una carga máxima de 25 pies (Ft), ideal para circuitos cerrados con trayectos de tubería extendidos.
• Ajuste de 2 Velocidades Integrado: Selector manual que permite regular la velocidad del motor para equilibrar el caudal hidrónico del edificio y optimizar el consumo de energía eléctrica.
• Revestimiento Cataforésico Completo: Protección química avanzada en toda la voluta de hierro fundido, lo que evita la oxidación interna incluso al trabajar de manera continua con fluidos a bajas temperaturas (condensación).
• Operación de Rotor Húmedo Libre de Sellos: Elimina por completo los sellos mecánicos propensos a fugas. El propio fluido del sistema actúa como lubricante y refrigerante para los cojinetes de grafito de carbón, logrando una marcha sumamente silenciosa.

Especificaciones Técnicas Completas

Parámetro Técnico	Valor / Especificación
Marca	Wilo
Modelo de Serie	Top S 1.25 x 25 (Top S 1.25x25)
Código de Parte (115V)	2067542 (Monofásico, operación eficiente)
Código de Parte (230V)	2067543 (Monofásico, bajo amperaje)
Potencia Nominal (P2)	1/8 HP (0.12 hp)
Frecuencia Eléctrica	60 Hz
Velocidades de Operación	2 Etapas de velocidad manuales (Hasta 3,200 RPM)
Flujo Máximo de Diseño	Hasta 30 GPM (Galones por minuto)

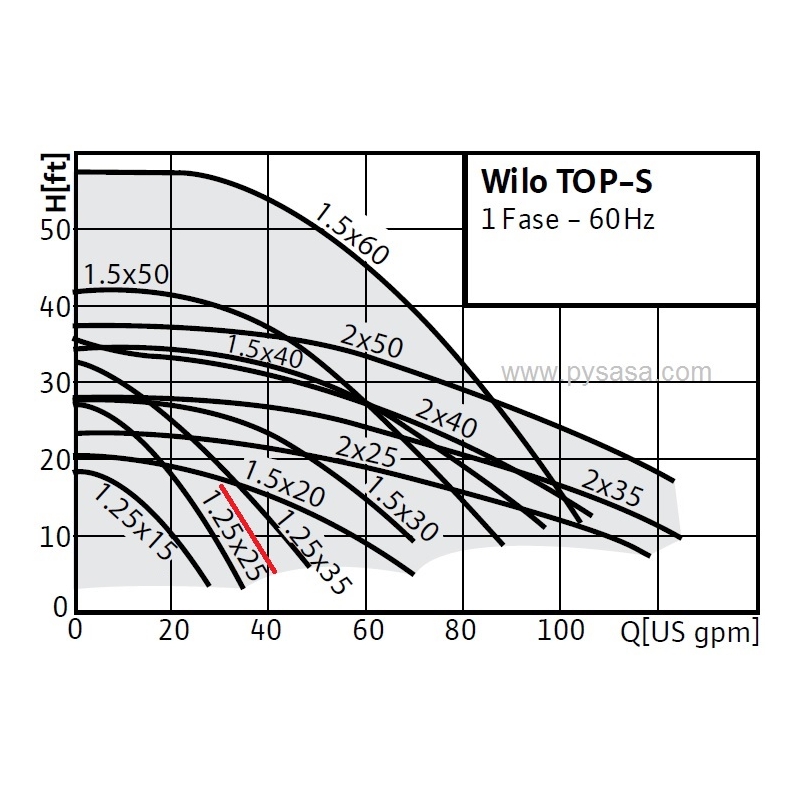

Carga Máxima de Cierre (Head)	25 Pies de columna de agua (Ft) / 7.6 metros
Conexión Hidráulica	Brida estándar de 2 tornillos tamaño 1-1/4" HV
Presión Máxima de Trabajo	145 PSI (10 Bar)
Rango de Temperatura del Fluido	14°F a 248°F (-10°C a 120°C)
Protección del Motor	Protección térmica integrada contra sobrecargas (Thermal Overload)

Aplicaciones Recomendadas

• Sistemas comerciales y residenciales de calefacción central por agua caliente o radiadores.
• Circuitos cerrados de aire acondicionado hidrónico (Sistemas de agua helada y Chillers comerciales).
• Sistemas de zonificación por bombas en edificios medianos que requieren vencer mayores pérdidas por fricción.
• Instalaciones de energía solar térmica de gran área y circuitos de transferencia de calor geotérmico.
• Compatible con mezclas de agua y glicol de hasta un 50% de concentración máxima.

Materiales de Construcción de Grado Comercial

• Carcasa / Voluta de la bomba: Hierro fundido gris ASTM A48, Clase No. 35 con tratamiento cataforésico.
• Impulsor Dinámico: Compuesto de ingeniería termoplástica avanzada (PP - 50% GF).
• Eje de Transmisión: Acero inoxidable endurecido de alta resistencia (AISI 420).
• Cojinetes / Rodamientos: Grafito de carbón metalizado autolubricado.
